以下是:发电机特性综合测试仪_TH-308D多功能电能表现场校验仪工厂直供的图文介绍
江西景德镇发电机特性综合测试仪如果是已有电厂，接着再选择要试验的机组号；如果没有要试验的电厂或机组，则选择添加电厂和添加机组按键，以及励磁方式（机端励磁或旋转励磁）如果是机端励磁，则在记录发电机空载和短路曲线时，必须将发电机转子电流（励磁电流）接入If通道。如果是旋转励磁，则在记录发电机空载和短路曲线时，必须将励磁机转子电流（副励磁电流）接入ILf通道。对于不选用的直流通道，用短接线短接。在测试界面的菜单栏中选择选项→系数表，出现以下画面。这个表中的数字在仪器出厂前已填写好，用户不要轻易改变。如果发现某个通道的数据有偏差，可通过修改这个表中相应通道系数达到校正的目的。校正方法在后面有介绍。六、 发电机测试选择好要做试验的机组后，在试验界面的菜单中选择任务→试验然后会进入一个试验选项，根据将要进行的试验，进行选择，界面如下：从中选择将要进行的试验类型，接着选择要测量的参数、一次到二次的变比、一次值的额定值。精度指的是保留小数点后的位数。在交流参数表中选择要记录的参数后，点击下一步，进入直流量的选择表，选择完记录参数后，然后点击下一步，进入启动方式的选择和显示界面设置。变比的设定：在上面交流参数表格中，均填入一次值，系统自动求变比；在下面的直流量表格中，Uf变比直接添1，If（发电机转子电流）和Ilf（励磁机转子电流）添分流器原边值。参数的选择：发电机空载、短路试验除了要选择发电机定子参数外，还必须选择If（发电机转子电流，机端励磁时选）或Ilf(励磁转子电流，旋转励磁时选)，发电机灭磁、零起、10％阶跃试验可只选择发电机定子参数，也可在选择发电机定子参数的同时选择励磁电压励磁电流和副励磁电流。对于以时间为参变量的试验（零起试验、10％阶跃试验、灭磁试验）可选择人工启动方式或自动启动方式，界面如下

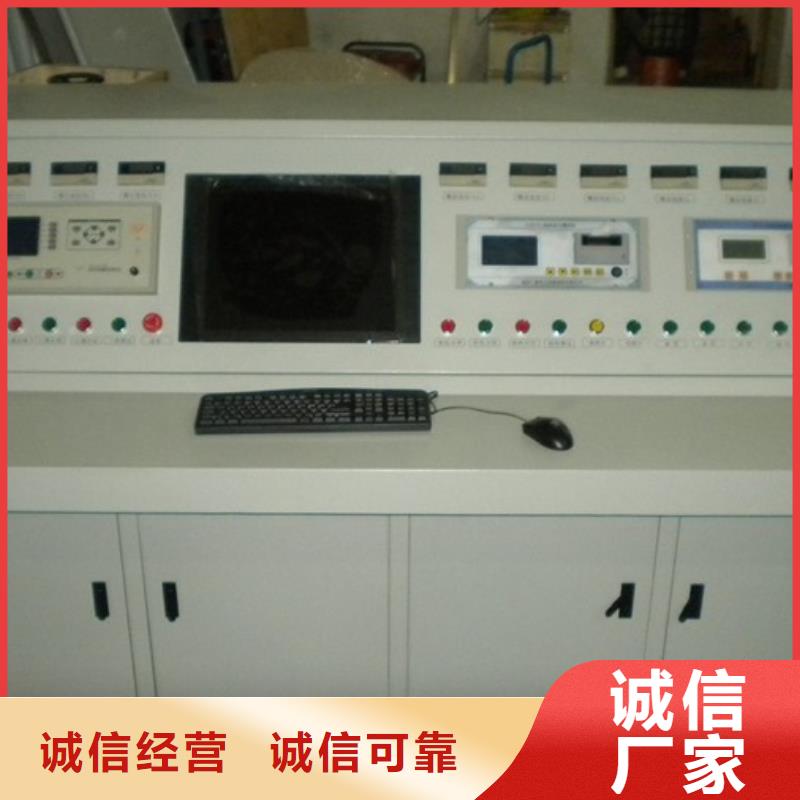

江西景德镇发电机特性综合测试仪可根据贵公司实际及要求更改一些内容1、标准参数设置与输入功能该设备软件系统可通过预先输入的质量部门提供的各种型号电机的合格范围参数，在自动测试过程中调入标准参数自动判断被试电机合格与否。型号相同、电压不同或极数不同的电机在参数数据库中均按不同型号对待，单独存储。诸如这种对应电机型号的电机参数，数据库中可存放上万条记录，完全可以容纳用户所有型号电机的参数。该界面还提供参数记录新建、删除、编辑、查找等功能。2、测试过程控制功能软件系统在接线完毕、按下启动按钮后，可以按照设定好的测试内容与线路对电机执行自动测试。测试项目合格时：继续下面的测试项目，如直流电阻项测试合格，则继续绝缘电阻测试。3、编号管理功能可以根据型号类型保存相应的电机编号，并在测试时自动递加。电机编号：在没有新的编号前，按电机型号顺序递加，例如：前天测试电机为90S2后，一台电机编号为050032，到昨天没有此型号电机，测试其它型号电机，到今天下午才测试此90S2电机，如果不输入新的编号，则测试台电机的编号应为050033，以此类推。4、测试结果的保存功能系统软件客队自动测试结果进行自动保存，还可对不合格电机的数据有选择的保存。4.1系统软件自动将测试结果进行保存，测试合格数据直接保存，不合格电机的数据有提示，保存或删除，以防人为因素造成的不合格。4.2 测试结果按型号、编号及日期进行分类保存。4.3 测试数据统计：按日、月或选定的时间段进行合格率统计，不合格数据分项目统计，电气数据分以下几种：4.3.1 直流电阻：超上限、超下限及三相不平。4.3.2 绝缘电阻：绝缘电阻下限。4.3.5 空载试验：电流超上限、下限及三相电流不平衡，空载损耗超上限及下限。4.3.6 工频耐压：泄漏电流超上限5、测试结果检索功能有相应的数据管理界面，可以通过时间、型号及编号等方式对数据进行检索。6、测试报告打印功能6.1如果无说明，按电机型号、日期及编号顺序形成固定表格形式，也可按型号、日期及选择编号形成表格
江西景德镇发电机特性综合测试仪测试内容及方法：本测试系统能自动测试电机的直流电阻、绝缘电阻、匝间绝缘强度、工频耐压及泄漏电流、电机堵转及空载等所有测试项目。输出线路测试时多可一次接入4台被试电机一起测试，接好测试线以后，输入或选择该电机型号的标准参数范围及所选测试线序号，按下测试启动按钮，系统程序将会按照如下测试项目及顺序进行自动测试。1.直流电阻首先测量当前环境温度，作为电阻的修正依据，再按照输入的标准参数自动选择电阻量程，测量电机的直流电阻，并计算三相绕组电阻不平衡度，经环境温度补偿后的电阻值与标准参数中的上、下限自动判断合格与否，如果测试数据大于上限值，则说明此线包超上限，用红色字体显示在屏幕上，如果测试数据小于下限值，则说明此线包超下限，用蓝色字体显示在屏幕上，这两种情况均为不合格，不合格则终止以下项目的测试，报警并显示，如果测试数据（经温度修正后）在上、下限之间，说明线包的电阻值合格，则继续下面的测试过程。温度修正是将在测试时温度下的电阻值，按铜线的温度系数自动修正到标准参数所在的温度下的电阻值，才能比较。如果标准参数未输入温度值，则按20℃修正比较。电阻测试采用高精度的HP3544数字电阻仪，四端测量技术，消除导线及接触电阻。
江西景德镇发电机特性综合测试仪当选择人工启动方式时，可在试验开始前倒数读秒5、4、3、2、1，当读到2时点击试验界面上的启动按钮，系统开始自动记录试验数据。当选择自动启动方式后，点击启动按钮，系统测量参数在0.1秒的变化量，当达到设定值时，系统开始记录数据，并适当保留采样前的一些数据，便于分析。当试验记录完成后，点击试验完成按键，并点击菜单中文件→保存数据。在进行发电机空载、短路试验时，纵坐标和横坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。比如：纵坐标选用1.3，则表示纵坐标显示的值为定子电压（或电流）额定值的1.3倍；同样横坐标也是这样表示的。在进行发电机灭磁、零起、10％阶跃试验时，纵坐标的取值范围是按试验时，试验值与对应额定值的比值来大致选取。横坐标的取值是按试验的持续时间大致取值。七、数据分析调入波形 选择好要做试验的机组后，如果是分析已做过的试验数据，在试验界面的菜单中选择文件→打开数据，在数据列表中选择要分析的试验数据。选择后，可连续点击过程重现键，试验曲线会依次画出；也可直接点击任务→显示曲线。对比波形 当您需要对比分析同一机组的不同次试验数据时，可在菜单中任务→曲线对比，在数据列表中选择要对比的试验数据。录入数据 当您需要记录该机组的历史数据时，在试验界面的菜单中选择文件→录入数据，这时软件会提示您选择所要录入的试验类型，在选择完毕后，继续选择所要录入的参数、数据量、日期等，在数据编辑栏中添入试验数据，退出。编辑数据 当您录入完数据后，可通过调入波形查看所录入数据的正确性，如果曲线的走势与以前的试验曲线不符，则在录入数据时有误，这时可通过编辑数据来修正。方法如下，在试验界面的菜单中选择文件→编辑数据，这时则会出现数据编辑栏，改正录入有误的数据，保存、退出。饱和系数 你也可在试验界面的菜单中选择分析→饱和系数（短路比）来分析发电机空载时的饱和系数，也可分析发动机的短路比（短路比计算时，要选择同一机组的空载数据和短路数据）。对于发电机短路比的计算，需要选择同一次试验的空载数据和短路数据，系统会自动计算出短路比。对于发电机饱和系数的计算，需要选择试验曲线起始阶段合适的两点，便于系统依此斜率来计算饱和系数。
