我们的铸铁闸门复合闸门为您提供一站式采购服务视频现已上线，从细节到整体，从外观到性能，让您了解它的每一个方面。
以下是:三门峡灵宝铸铁闸门复合闸门为您提供一站式采购服务的图文介绍
耀禹水利机械厂(灵宝市分公司)发布的 底轴液压闸门信息都经过资质认证, 底轴液压闸门产品和服务质量好,性价比高,为您节省采购成本。
将启闭机中心与平台上的十字线相对应，用水平仪调平启闭机底板后与预 埋钢板点焊，将丝杆的下端与闸门吊耳就位，穿入销轴，复查丝杆的垂直度误差小于1/500mm，全长累计小于5mm，然后将启机底板与预预埋板焊固。 12. 将轴导架架体安装到位，与预套在丝杆的套管用螺栓紧固，注意轴导架管 与丝杆同心，尤其下部一个轴导架到闸门吊耳的距离应大于闸门口径。其余轴导架在闸门的启闭过程中不得与丝杆连接套相碰。 13. 将启闭机护罩就位，用螺栓紧固在启闭机顶部。 五、调试 1. 闸门调试工作需在二次灌浆完全凝固后方可进行。 2. 手动启闭机手动操作13个全行程，操作中应无卡阻现象，方可投入运行。 3. 电动启闭机在接电运行前，必须按所配套电动装置要求将行程限位开关和 过力矩保护开关正确接线后方可进行，打开电动装置外壳按下述顺序操作： a) 闸门处于全闭位置时（留有30～50mm余量），将关行程开关调整到位。 b) 手动打开闸门至全开位置（闸门较大时可接通电临时电源，点动至接近 全开到位，再手动操作到位），将开到位行程开关调整到位 c) 按电气原理图要求正确接线，上述操作请参照随机提供的阀门电动装置 说明书中的相关章节执行。 d) 电动操作1～3个全行程，观察运行情况，在闸门关到位、开到位时行 程限位装置应准确动作。 4. 在闸门操作过程中，注意门体应运行平缓关到位时应无左右倾斜、卡阻， 当出现左右倾斜或单侧卡阻现象时应调节闸门框两侧的斜楔压紧装置的位置，直至正常为止。 5. 上述调整结束后即可进行通水试验。 六、使用维护及注意事项 1. 使用前应在丝杆上涂沫适量钙基或铝基润滑脂，投入使用后，每3～6月检 查涂沫一次，使用频繁时，每月检查涂沫一次。 2. 电动启闭机采用0#板锂润滑脂或相应《阀门电动装置说明书》中要求的没 润滑脂，每年检查添加一次。 3. 手动启闭机（手轮式和手摇式）均为逆时针开闸门，顺时针关闭，操作时 应注意方向，闸门关到位后不得再用力操作，以防顶弯丝杆。 4. 电动启闭机在进行手动操作时，应将切换手柄扳至手动位置，手动完毕后 不得再将手柄扳回，电动时会自动切换。 5. 电动启闭机外壳进行接线调试工作不得在雨天进行，调整完毕后将外壳盖 好，并注意密封效果，开盖调试工作应即开即调，不得开盖后隔宿调试。 6. 电动启闭机均为短时工作制，连续调试时间不得太长。 7. 即使不常使用的闸门，建议至少每月运行一次。 8. 闸门安装后严禁在门体打开状态下进行二次灌浆。 9. 不得在闸门安装后沿未安装启闭机前进行通水试验。 10. 闸门安装时应注意承受的水压方向，单向闸承受的反向水压不得超过规定 值。 11. 闸门通常为铸铁或球墨铸铁制品，抗腐蚀能力较好，通常2～3年对其进行 一次防腐工作。当介质的腐蚀性较大时，应按具体情况确定防腐周期。
使用范围及用途 合金铸铁平面滑动闸门是水工建筑物中各种过水孔道上的控制设备，广泛应用于水利水电、市政建设、给水排水等工程的止水。它是用来开启和封闭放水孔道的，利用它的启闭便可起到控制水位，调节流量等作用。

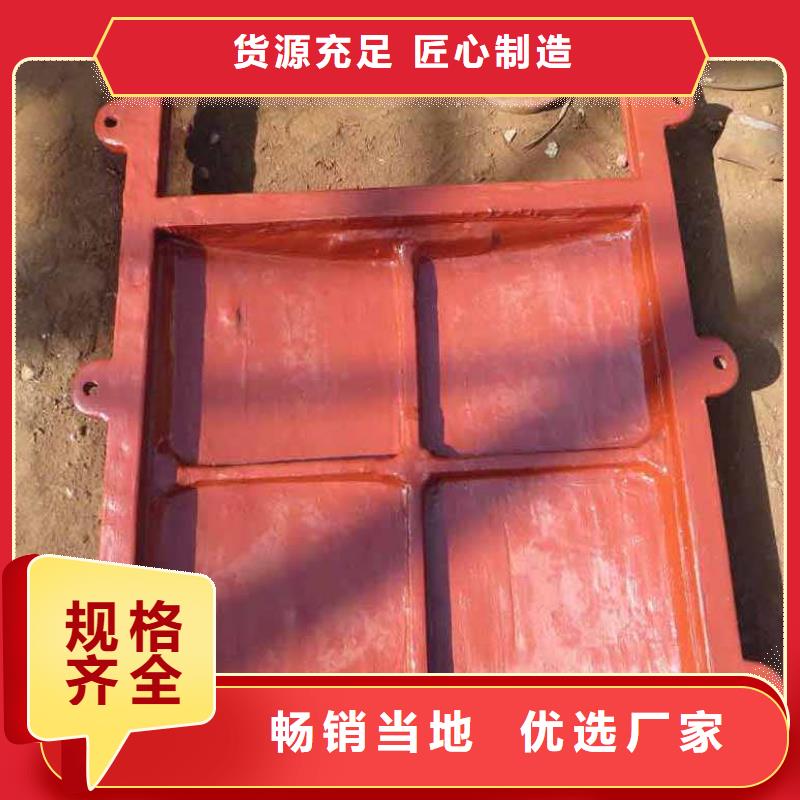

@结构及特点 合金铸铁平面滑动闸门由闸板、闸框、止水条、挡板、闭紧楔块等部件组成。按闸门的结构形式可分为：平面平板式和平面拱形式，亦可分为整体式和组装式两种。 闸门在启闭机的作用（手动或电动）下，使闸板在闸框的滑道中上、下运动，实现开放和关闭过水孔口，闭紧楔块可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。
@规格及技术参数 1. 型号说明 HZ J -----口×口 HZ------铸铁闸门 F ------方形 J ------矩形 Y ------圆形 t------镶铜 口×口------闸门洞口尺寸：宽度×高度（mm） 2. 规格及基本参数详见附图
铸铁闸门安装步骤详解 铸铁闸门是一种直升直降式平面或孤形滑动闸门，主要是靠螺杆启闭机来开启和关闭。启闭机带动闸门门体上下运行，达到疏通和截阻水流的作用。 铸铁闸门 的特点是防腐蚀性强。铸铁闸门由闸框和闸门、压块等几部份组成，但铸铁闸门和钢闸门 的不同是这些部件是一个整体，必须整体安装。新河县宏康水利机械厂的工程师给大家讲一下铸铁闸门的安装方式和怎样安装铸铁闸门： 一.基建预埋。闸门有几种常见的安装形式：附壁式、预埋式。1.附壁式是铸铁闸门直接用膨胀螺丝或化学螺丝安装。把铸铁闸门整体（注意铸铁闸门和铸铁闸框必须整体安装不能拆开）吊装在出水口墙壁上，用膨胀螺丝或化学螺丝把铸铁闸框订在墙上，不做任何水泥浇筑。2.预埋式又称为浇筑式，适用于大型闸门或者小型闸门的反向止水。此安装方式需要水泥墙上预留闸门安装槽，并在安装槽内的预埋钢筋。 @安装形式 铸铁闸门的安装形式是根据其基建特点以及其用途来决定的。 1.机闸一体式，又叫做自承式，主要是启闭机和闸门为一体结构，安装时闸门和启闭机一起安装，这种安装方式 特点为费用较少，因为不用做启闭机的水泥横梁，缺点是只能用于渠道、池塘等水压较小的地方，不能用于水库水压较深的出水口。 2.平底式。平底式是指闸门底部直接置于渠底或者河道底部。 3.附壁式，又称为墙壁式，是指闸门直接用螺丝悬空固定在水泥墙上。 4.渠道式，是指闸门直接安装在渠道中间。
@门板与门框密封座的结合面，必须外来杂物和油污，将闸门全闭后放平。在门板上无外加荷载的情况下，用0.1mm的塞尺沿密封的结合面测量间隙，其值不大于0.1mm。 装配检验 将门板在门框内入座，作全启全闭往复移动，检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙。用钢尺和塞尺等工具分别进行测量，其检验结果应符合规定。 渗漏试验 密封面应任何污物，不得在两密封面间涂抹油脂。将闸门全闭，使门框孔口向上，然后在门框孔口内逐淅注入清水，以水不溢出为限，其密封面的渗水量应不大于1.25L/min·m(密封长度)。 全压泄漏试验 订货单位需要进行本项实验时，可与制造厂协商。试验方法：可将闸门安装在试验池内或现场作全压灌水试验。采用计量器具(量筒、计时表等)检测密封面的泄漏量，其值应不大于1.25L/min·m(密封长度)。 出厂检验 每台产品须经制造厂质量检验部门按本标准检验，并签发产品质量检验合格证，方可出厂。
