为了给您提供更全面的手持式超声波局部放电检测仪大电流发生器专业生产制造厂产品信息,我们上传了最新的产品视频。看视频,选购不迷路。

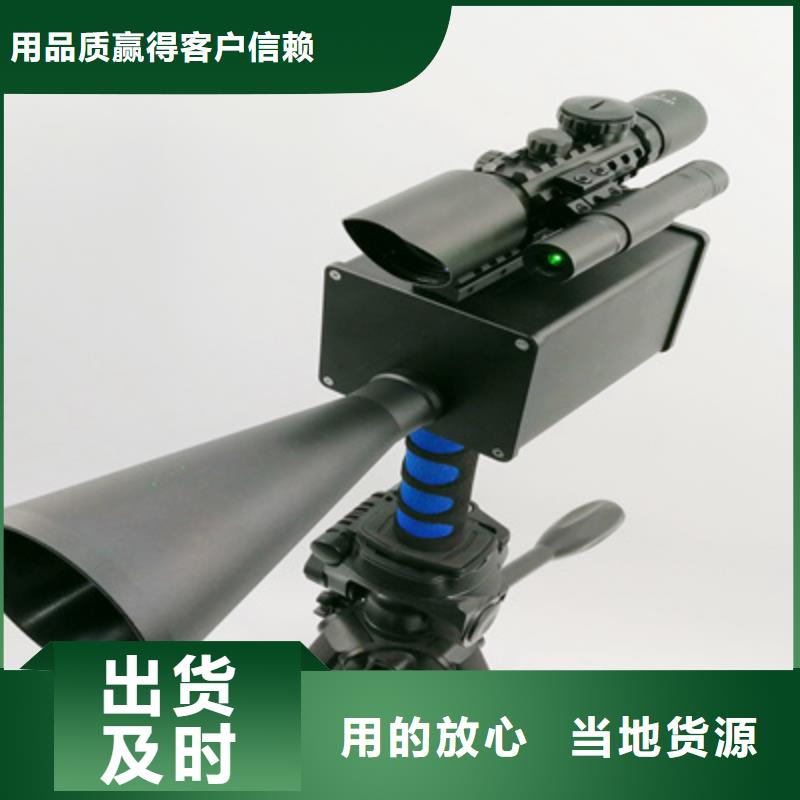

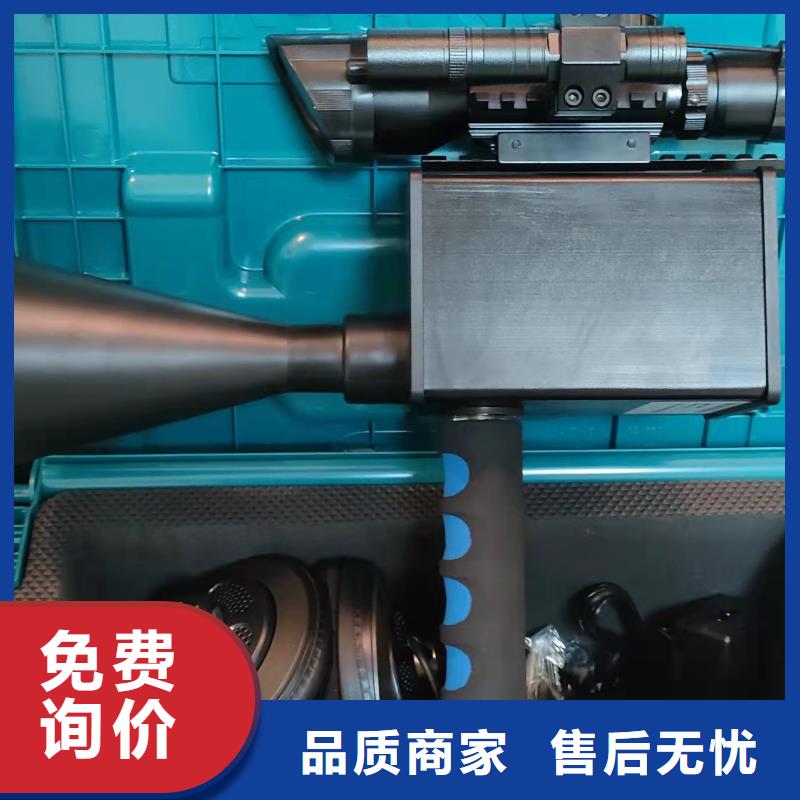

以下是:手持式超声波局部放电检测仪大电流发生器专业生产制造厂的图文介绍
为保证客户提货方便及时,常年备有 福建福州工频交流耐压试验装置现货。在广大客户和同仁的大力支持下,我公司业务辐射到全国各行业。天正华意电气设备有限公司的经营理念是:诚信为立业之本 公司的服务宗旨:为客户创造价值!热忱欢迎广大新老客户联洽合作事宜,共同谋求发展!




福建福州手持式超声波局部放电检测仪主机的开关1)开机:按下开机按钮接通主机电源,等待30秒时间主机将会启动,此时开机按钮为黄色灯。2)关机:关闭主机时,长按开机键,当主机屏幕变为黑色时,主机为关闭状态,开机按钮按键等为关闭状态。3)待机:当主机处于启动状态时,若长时间无操作,主机将自动处于待机状态,此时开机按钮将为红色灯。当主机处于待机状态时,点击任意按键即可打开主机。3.4 显示区1.手持式局放测试仪主机设置状态信息T 手持式局放测试仪主机已检测到一个触发,正在采集触发后信息。 手持式局放测试仪主机处于自动方式并正采集无触发下的波形。 手持式局放测试仪主机以扫描方式连续地采集并显示波形数据。 ● 手持式局放测试仪主机已停止采集波形数据。 S 手持式局放测试仪主机已完成单次序列的采集。2.手持式局放测试仪主机工具图标:变亮表示键盘锁定,上位机通过USB控制手持式局放测试仪主机键盘锁定。:变亮表示U盘已经连接,灰色则没有。:USB从口连接到计算机时变亮,否则灰色。3.5 菜单栏点击“MENU”菜单键后再显示界面底部会出现以下菜单栏根据检测时不同的更改需求点击菜单栏所对应的不同的F1-F5按键进行选择不同的设置选项进行更改即可。3.6 菜单栏介绍及操作 1、通道选择:点击“CH1”、“CH2”按键可选择当前通道。点击CH1即为选择1通道,再点击 “菜单”键时,即为设置或更改当前通道1的参数。点击CH2即为选择2通道,再点击 “菜单”键时,即为设置或更改当前通道2的参数。当前选择为1通道或2通道则观察下图红框位置即可,显示CH1则为通道1,显示CH2则为通道2。

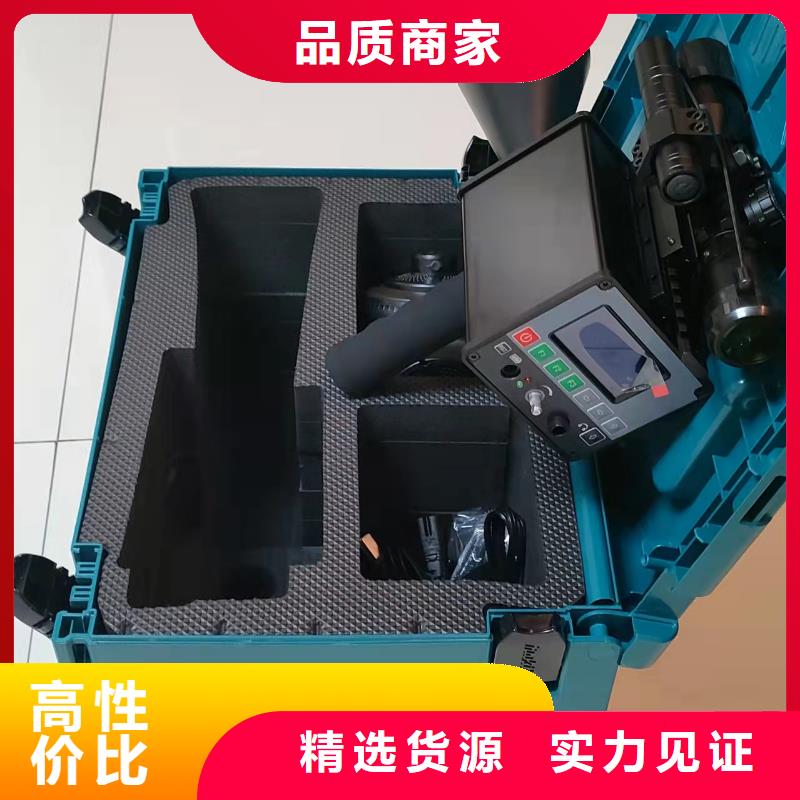

福建福州手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有:DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类(IP代码)GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则:冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验(IEC 61000-4-2:1995)GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验( IEC 61000-4-3:1995)GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验( IEC 61000-4-4:1995)GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌(冲击)抗扰度试验( IEC 61000-4-5:1995)GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验( IEC 61000-4-11:1994)GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成,主机外观如图1:图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制,如启动采样、停止采样、数据同步、高速数据存取以及数据通信。


福建福州手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接,内置电池可正常持续工作时间不低于4小时;当主机电池没电无法正常工作时,可将巡检测试仪主机电源接在(AC220V/50HZ)的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器(UHF)此传感器主要用在对GIS设备进行局部放电检测。具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2,另一端连接超高频传感器的BNC输出端(如图5.1所示)。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测,具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2,另一端连接接触式超声波传感器BNC输出端(如图5.2所示)。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测,具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2、CH3或CH4,另一端连接超声波传感器BNC输出端(如图5.3所示)。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2,另一端连接高频电流互感器BNC输出端(如图5.4所示)。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测,具体操作如下:TEV电信号连接方式取BNC-SMA同轴电缆一条,将BNC端连接主机CH1、CH2,另一端连接复合式TEV传感器SMA头标有“OUT+12V”端(如图5.5所示)。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括:实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮(如图6.2所示),弹出“实验列表”窗口,在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况,点击按钮。或者也可以从试验列表里选择已经建立的试验项目(如图6.3所示)。填写或选择完成后点击确定即可。
